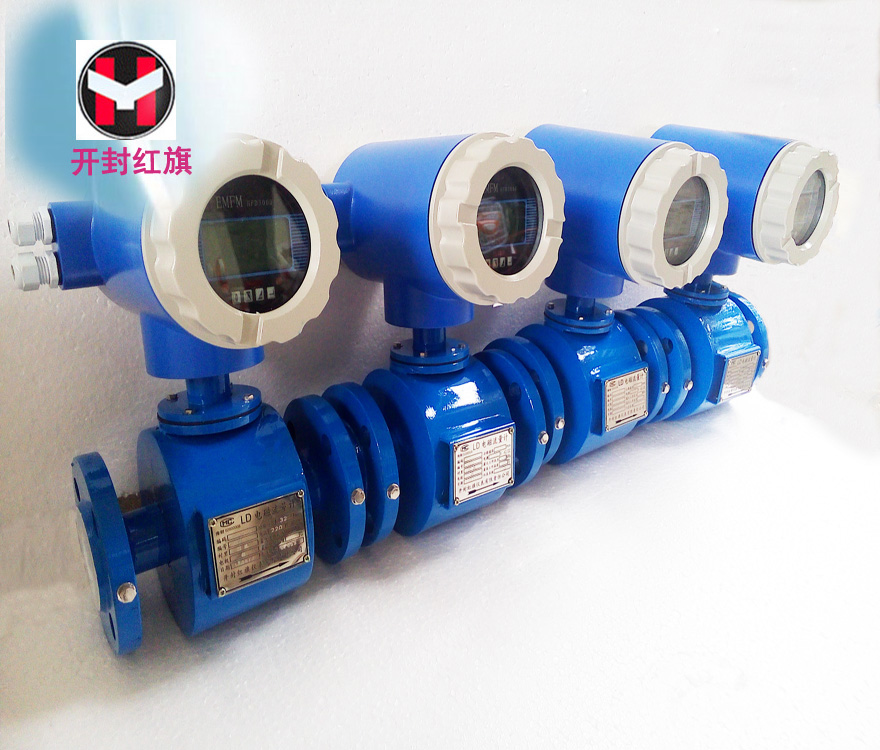

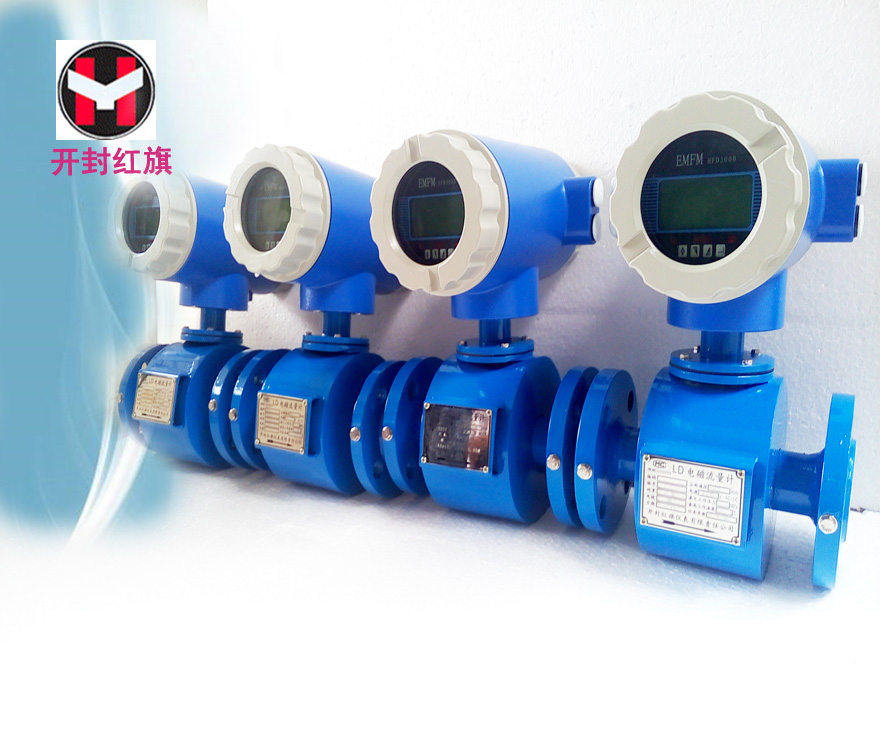

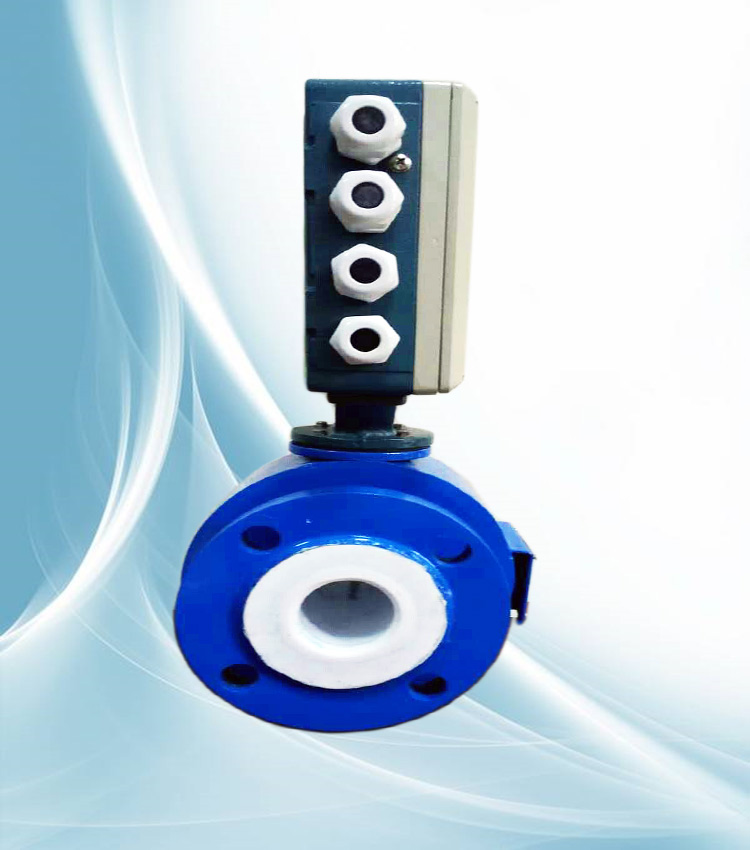

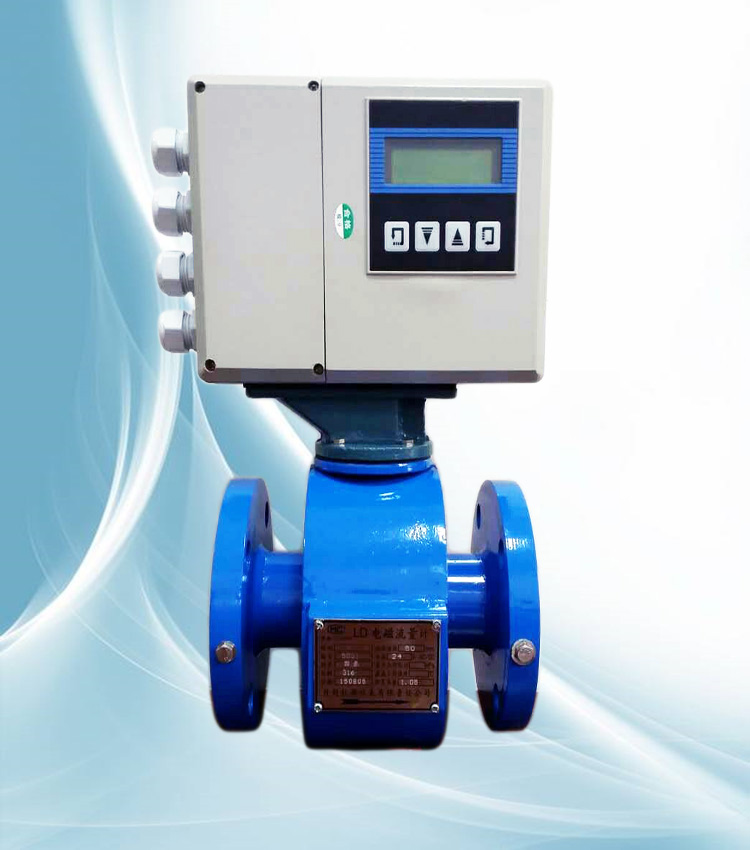

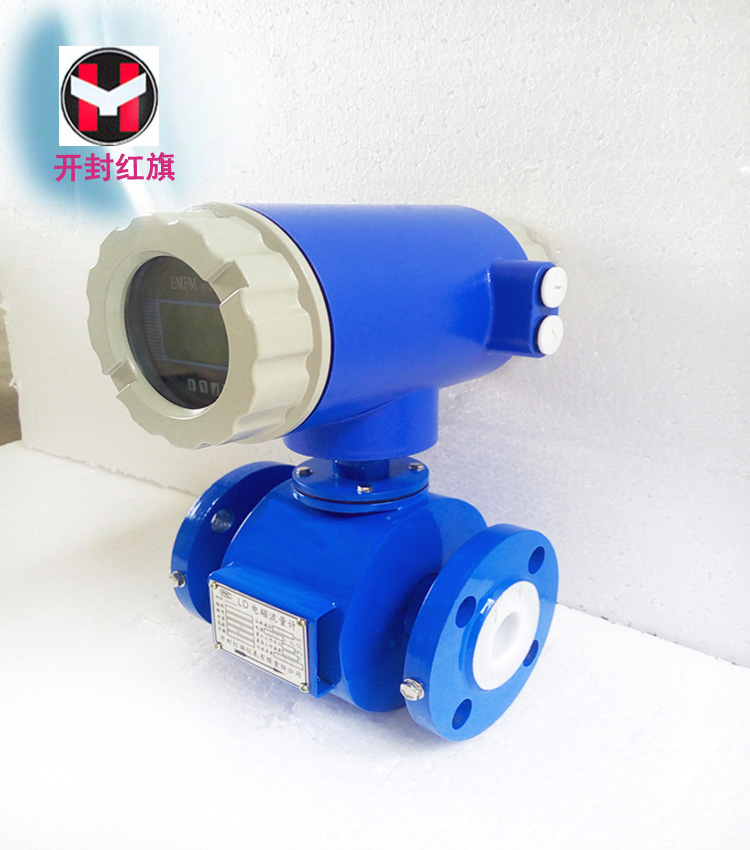

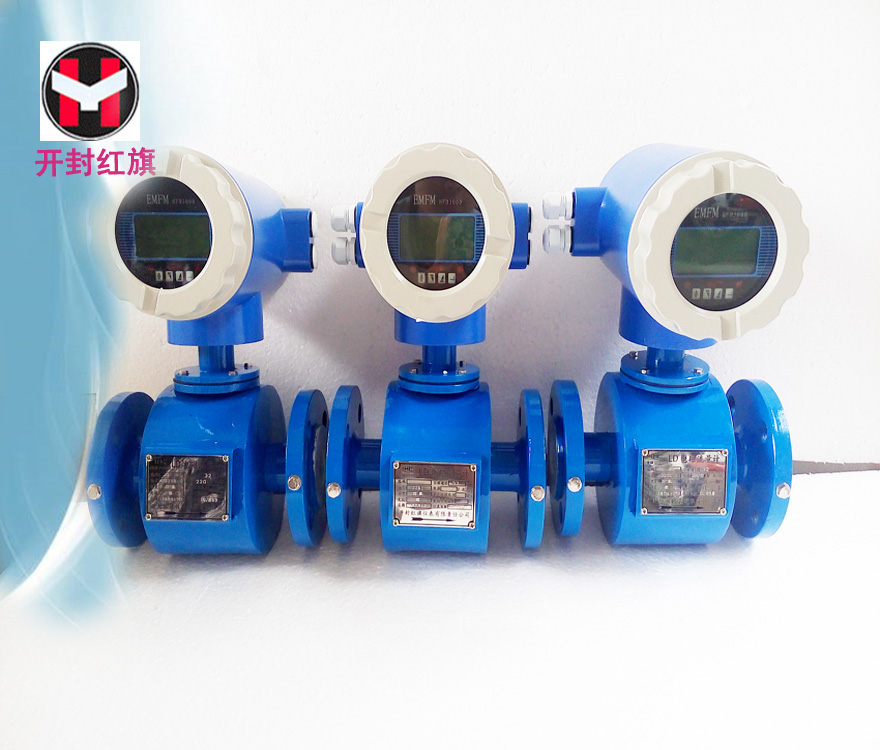

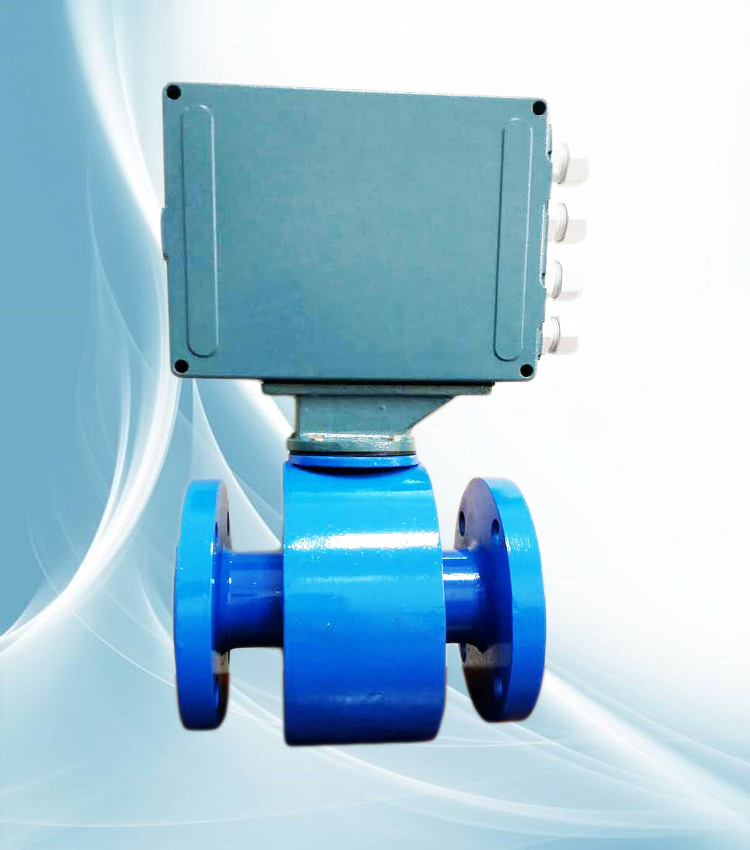

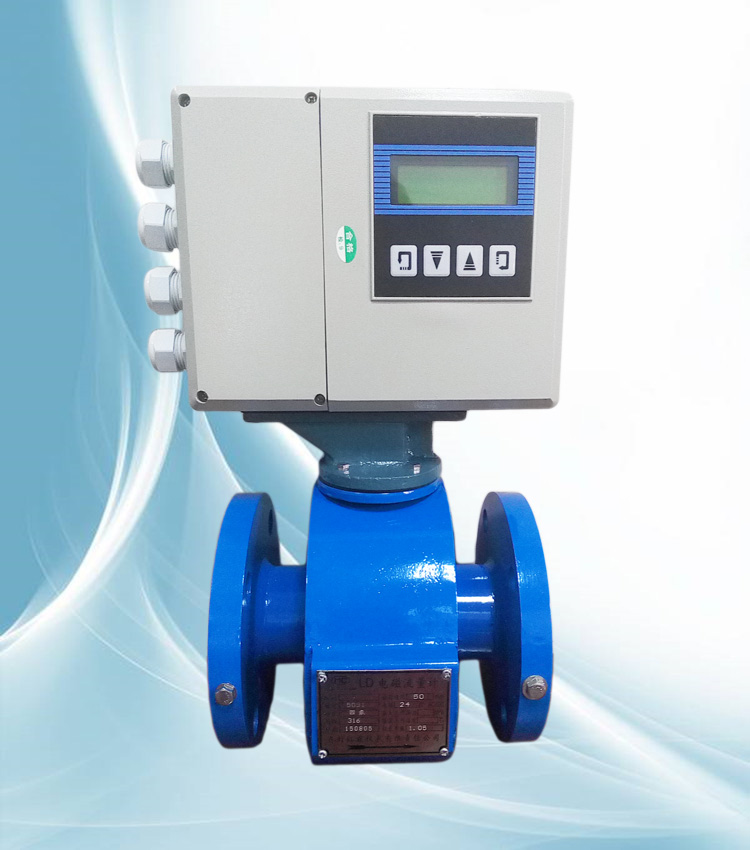

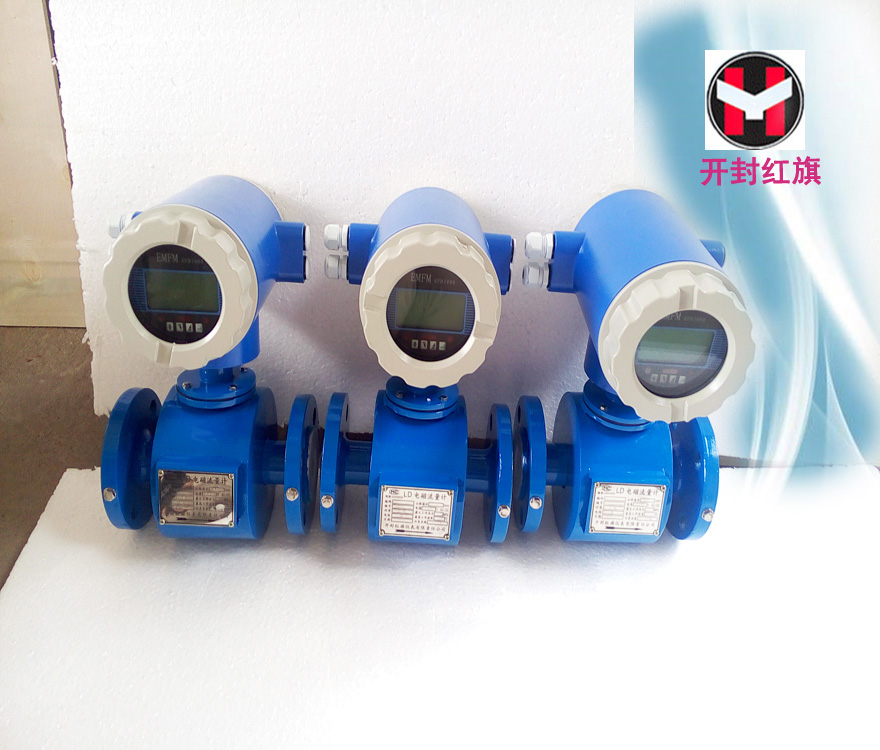

一體型電磁流量計
- 品牌：紅旗儀表
- 型號：LD-50
- 市場價：2500 元
- 優惠價：1900 元
一體型電磁流量計
一、一體型電磁流量計簡介
LD型一體式電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作日的用來測量導電率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量,柴油、潤滑油、重油等無雜質油性液體的高精度測量。
二、一體型電磁流量計工作原理
LD型一體型電磁流量計所依據的基本原理是法拉第電磁感應定律，當導體做切割磁力線運動時，導體內將產生感應電動勢。該原理用于測量管內流動的導電流體，并且流體流動的方向與磁場方向相垂直。流體中產生的感應電動勢被位于管子徑向兩端的一對電極拾取，該信號電壓UE與磁場強度B、電極間距離D和平均流速V成正比。因磁場強度B和電極距離D是常數，所以信號電壓UE與平均流速V成正比。計算體積流量的公式表明信號電壓UE與平均流速V成線性正比。在信號轉換器中，該感應信號電壓被變換成可編程的模擬和數字輸出信號。
三、一體型電磁流量計產品特點
1、全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達150：1
2、超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。
3、采用16位嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。
4、采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。
5、管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
6、在現場可根據用戶實際需要在線修改量程。
7、測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
8、高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
9、具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。（選配）
10、具有自檢與自論斷功能。
11、小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）
12、內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。（選配）
13、紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能（選配）
14、測量不受流體密度、粘度、溫度、壓力和導電率變化的影響。
15、測量管內無阻流部件，無壓損，直管段要求低。對漿液測量有獨特的適應性。
16、合理選用電極和襯里材料，即具有良好的耐腐蝕性和耐磨損性
四、一體型電磁流量計技術參數
